Ważne jest, aby znać podstawowe różnice między różnymi układami sieci, takimi jak TN, TT czy IT, ponieważ każdy z nich ma swoje specyficzne cechy i zastosowania. Dzięki temu można lepiej zrozumieć, jak dany układ wpływa na bezpieczeństwo użytkowników oraz jakie są wymagania dotyczące ich instalacji i eksploatacji.
Najważniejsze informacje:- Sprawdzenie układu sieci w rozdzielni głównej jest kluczowe dla identyfikacji typu sieci.
- Dokumentacja dotycząca przyłączenia prądu często zawiera istotne informacje o układzie sieci.
- Pomiary rezystancji uziemienia mogą pomóc w określeniu rodzaju sieci elektrycznej.
- Wizualna analiza przewodów i połączeń dostarcza cennych wskazówek na temat układu sieciowego.
- Znajomość różnic między układami TN, TT i IT jest istotna dla bezpieczeństwa użytkowania.
Jak rozpoznać rodzaj sieci elektrycznej dla bezpieczeństwa użytkowania
Identyfikacja rodzaju sieci elektrycznej jest kluczowa dla zapewnienia bezpieczeństwa użytkowników oraz zgodności z obowiązującymi normami. Zrozumienie, jaki typ sieci mamy do czynienia, pozwala na uniknięcie potencjalnych zagrożeń, które mogą wyniknąć z niewłaściwej eksploatacji instalacji elektrycznej. W tym kontekście istotne jest, aby na początku procesu zidentyfikować układ i rodzaj sieci w rozdzielni głównej lub złączu kablowym, gdzie znajdują się niezbędne informacje dotyczące układu sieci.
Warto również zwrócić uwagę na dokumenty związane z przyłączeniem prądu, które mogą zawierać istotne dane o typie sieci. W przypadku wątpliwości, można skontaktować się z dostawcą energii elektrycznej lub sprawdzić umowę o dostawę energii, gdzie czasami podana jest informacja o układzie sieciowym. Te wstępne kroki są niezbędne, aby móc skutecznie przejść do bardziej szczegółowych metod identyfikacji.
Sprawdzenie układu sieci w rozdzielni głównej
Przy identyfikacji rodzaju sieci elektrycznej, sprawdzenie układu w rozdzielni głównej jest jednym z najważniejszych kroków. Rozdzielnia główna to miejsce, gdzie wszystkie przewody zasilające są podłączone i skąd energia elektryczna jest dystrybuowana do różnych części budynku. Należy zwrócić uwagę na oznaczenia znajdujące się na tablicy rozdzielczej, które mogą wskazywać na typ sieci, jak np. TN, TT czy IT. Warto również sprawdzić, czy są widoczne jakiekolwiek oznaczenia dotyczące uziemienia.Podczas inspekcji rozdzielni głównej, kluczowe jest również zidentyfikowanie liczby przewodów oraz ich kolorów. W układzie TN-C neutralny przewód (N) jest połączony z przewodem ochronnym (PE), co można zauważyć w gniazdkach. W układzie TN-S, przewody neutralne i ochronne są oddzielone, co jest również istotnym wskaźnikiem. Obserwacja tych elementów dostarcza cennych informacji na temat układu sieci i pozwala na dalsze kroki w procesie identyfikacji.
Analiza dokumentacji dotyczącej przyłączenia prądu
Aby skutecznie rozpoznać rodzaj sieci elektrycznej, kluczowe jest przeanalizowanie dokumentacji związanej z przyłączeniem prądu. Warto zacząć od sprawdzenia umowy o przyłączenie, która często zawiera szczegółowe informacje o układzie sieciowym. W dokumentach tych można znaleźć dane dotyczące zarówno typu sieci, jak i wymagań dotyczących uziemienia. Jeśli umowa jest niedostępna, przydatne będą także dokumenty techniczne dostarczane przez dostawcę energii elektrycznej.
Innym istotnym dokumentem jest schemat instalacji elektrycznej, który może dostarczyć informacji o rozmieszczeniu przewodów oraz typach zastosowanych zabezpieczeń. Warto również zwrócić uwagę na protokoły pomiarowe, które mogą zawierać wyniki testów rezystancji uziemienia. Analizując te dokumenty, można uzyskać pełniejszy obraz układu sieciowego i lepiej zrozumieć, jakie środki bezpieczeństwa są wymagane w danym przypadku.
Pomiar rezystancji uziemienia w instalacji elektrycznej
Pomiary rezystancji uziemienia są kluczowym krokiem w identyfikacji rodzaju sieci elektrycznej. Aby przeprowadzić ten pomiar, potrzebny jest odpowiedni sprzęt, taki jak miernik rezystancji uziemienia. Proces pomiaru polega na podłączeniu elektrod pomiarowych do ziemi oraz do punktu neutralnego instalacji. Wyniki pomiaru mogą dostarczyć cennych informacji na temat typu sieci — w układach TN wartość rezystancji uziemienia jest zazwyczaj niższa niż 1 Ω, co wskazuje na bezpośrednie połączenie przewodu ochronnego z punktem neutralnym.
W przypadku układu TT, wartości rezystancji będą wyższe, co oznacza, że przewód neutralny i ochronny są oddzielone. Po zakończeniu pomiaru, wyniki powinny być dokładnie zinterpretowane. Niskie wartości rezystancji mogą sugerować, że instalacja jest dobrze uziemiona, co jest kluczowe dla bezpieczeństwa użytkowania. Wartości te powinny być również porównywane z normami obowiązującymi w danym kraju, aby upewnić się, że instalacja spełnia wszystkie wymagania.
| Nazwa narzędzia | Specyfikacja | Marka |
| Miernik rezystancji uziemienia | Zakres pomiaru: 0,01 Ω - 2000 Ω | Fluke 1623 |
| Miernik rezystancji uziemienia | Zakres pomiaru: 0,01 Ω - 2000 Ω | Megger DET3TC2 |
Wizualna analiza przewodów i połączeń w instalacji
Wizualna analiza przewodów i połączeń w instalacji elektrycznej to kluczowy element identyfikacji typu sieci. Podczas inspekcji należy zwrócić uwagę na kolor przewodów oraz ich układ. Na przykład w układzie TN-C przewód neutralny (N) jest połączony z przewodem ochronnym (PE) w gniazdku, co można łatwo zauważyć. W przypadku układu TN-S, przewody ochronne i neutralne są oddzielone, co jest istotnym wskaźnikiem.

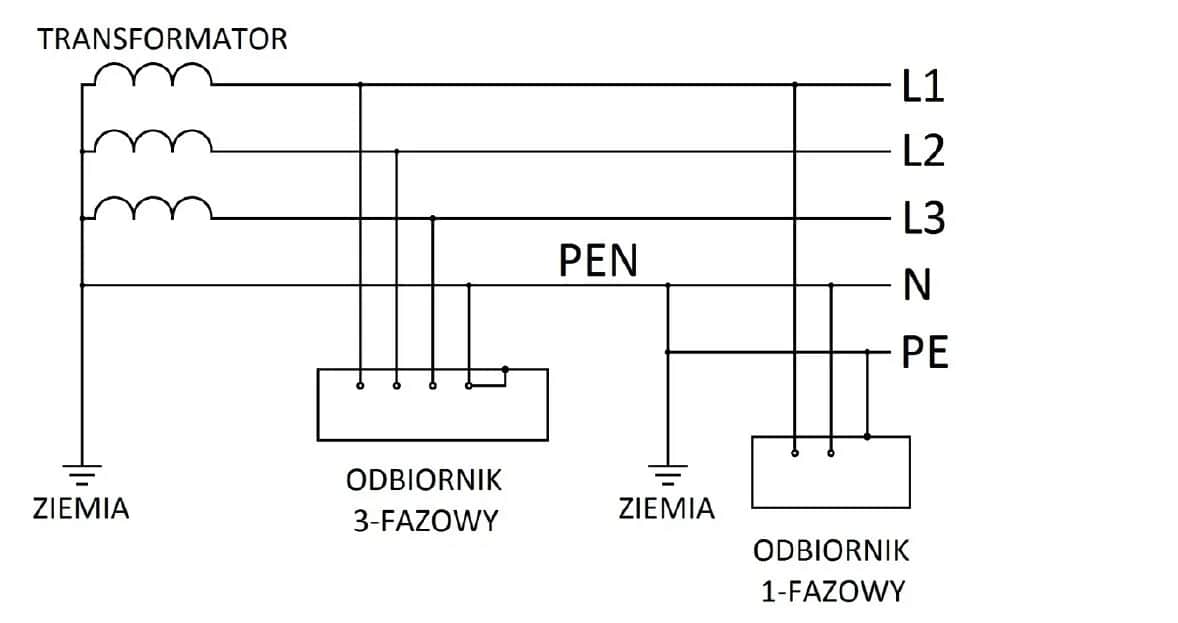

Dodatkowo, w układzie TN-C-S, przewód ochronno-neutralny (PEN) jest rozdzielony na przewód ochronny (PE) i neutralny (N) w pewnym fragmencie instalacji. W układzie TT, bezpieczniki są umieszczone na przewodach L i N, a przewód neutralny i ochronny są zawsze od siebie oddzielone. Te wizualne wskaźniki mogą znacząco pomóc w określeniu, z jakim typem sieci mamy do czynienia, co jest kluczowe dla bezpieczeństwa użytkowania.
Różnice między układami sieci elektrycznych i ich znaczenie
Zrozumienie różnic między różnymi typami sieci elektrycznych, takimi jak TN, TT i IT, jest kluczowe dla zapewnienia bezpieczeństwa oraz prawidłowej instalacji. Każdy z tych układów ma swoje unikalne cechy, które wpływają na sposób, w jaki energia elektryczna jest dystrybuowana oraz jakie są wymagania dotyczące uziemienia. Wiedza na temat tych różnic pozwala nie tylko na lepsze dostosowanie instalacji do potrzeb użytkowników, ale także na spełnienie norm bezpieczeństwa, co jest niezwykle ważne w kontekście ochrony przed porażeniem elektrycznym.
Układ TN
Układ TN (Terre Neutral) charakteryzuje się tym, że przewód neutralny (N) jest bezpośrednio uziemiony, a przewód ochronny (PE) jest połączony z przewodem neutralnym w punkcie zasilania. Taki układ zapewnia niską rezystancję uziemienia, co zwiększa bezpieczeństwo użytkowników. W instalacjach TN-C przewód neutralny i ochronny są połączone, natomiast w TN-S są one oddzielne, co pozwala na lepszą ochronę przed uszkodzeniami i zwarciami. Wartości rezystancji w układzie TN są zazwyczaj niższe niż 1 Ω, co potwierdza dobrą jakość uziemienia.
Układ TT
W układzie TT (Terre Terre) przewód neutralny (N) jest również uziemiony, jednak przewód ochronny (PE) jest oddzielony od przewodu neutralnego. Taki układ jest często stosowany w instalacjach domowych, gdzie bezpieczeństwo użytkowników jest priorytetem. W układach TT, wartości rezystancji uziemienia są zazwyczaj wyższe niż w układach TN, co może wpływać na czas reakcji zabezpieczeń w przypadku zwarcia. Przewody w układzie TT są zawsze oddzielone, co minimalizuje ryzyko porażenia prądem w przypadku uszkodzenia przewodu neutralnego.
Układ IT
Układ IT (Isolé Terre) charakteryzuje się tym, że zarówno przewód neutralny, jak i przewód ochronny są izolowane od ziemi. Taki układ jest stosowany w miejscach, gdzie ciągłość zasilania jest kluczowa, na przykład w szpitalach czy laboratoriach. W układzie IT, w przypadku uszkodzenia, nie występuje bezpośrednie niebezpieczeństwo porażenia prądem, ponieważ izolacja zapobiega powstawaniu zwarć. Jednakże, w przypadku awarii, konieczne jest szybkie wykrycie i usunięcie problemu, aby uniknąć dalszych komplikacji.
Charakterystyka układów TN, TT oraz IT
Układ TN (Terre Neutral) to jeden z najczęściej stosowanych systemów w instalacjach elektrycznych. Charakteryzuje się tym, że przewód neutralny (N) jest bezpośrednio uziemiony, co zapewnia niską rezystancję uziemienia. W ramach układu TN wyróżniamy kilka podtypów, takich jak TN-C, gdzie przewód neutralny i ochronny są połączone, oraz TN-S, gdzie są one oddzielone. Taki układ jest często stosowany w budynkach mieszkalnych oraz przemysłowych, zapewniając wysoką jakość zasilania oraz bezpieczeństwo użytkowników.
Układ TT (Terre Terre) różni się od TN tym, że przewód neutralny (N) jest uziemiony, ale przewód ochronny (PE) jest oddzielony. Taki układ jest powszechnie stosowany w instalacjach domowych, gdzie bezpieczeństwo użytkowników jest priorytetem. W układzie TT, wartości rezystancji uziemienia są zazwyczaj wyższe niż w układzie TN, co wpływa na czas reakcji zabezpieczeń w przypadku zwarcia. Dzięki oddzieleniu przewodów neutralnego i ochronnego, ryzyko porażenia prądem w przypadku uszkodzenia przewodu neutralnego jest zminimalizowane.
Układ IT (Isolé Terre) charakteryzuje się tym, że zarówno przewód neutralny, jak i przewód ochronny są izolowane od ziemi. Taki system jest stosowany w miejscach, gdzie ciągłość zasilania jest kluczowa, takich jak szpitale czy laboratoria. W układzie IT, w przypadku uszkodzenia, nie występuje bezpośrednie niebezpieczeństwo porażenia prądem, ponieważ izolacja zapobiega powstawaniu zwarć. Jednak w przypadku awarii, konieczne jest szybkie wykrycie problemu, aby uniknąć dalszych komplikacji.
Wpływ układu sieciowego na bezpieczeństwo użytkowania
Rodzaj układu sieciowego ma kluczowy wpływ na bezpieczeństwo użytkowania instalacji elektrycznej. W układzie TN, niska rezystancja uziemienia oraz bezpośrednie połączenie przewodu neutralnego z ziemią zapewniają wysoki poziom ochrony przed porażeniem prądem. W przypadku uszkodzenia przewodu neutralnego, ryzyko porażenia jest znacznie mniejsze, co czyni ten układ bardziej bezpiecznym w codziennym użytkowaniu. Z drugiej strony, w układzie TT, mimo że przewody są oddzielone, wyższe wartości rezystancji mogą wpływać na czas reakcji zabezpieczeń, co należy wziąć pod uwagę przy projektowaniu instalacji.
W układzie IT, izolacja przewodów od ziemi może zminimalizować ryzyko porażenia prądem, ale jednocześnie wymaga regularnego monitorowania i szybkiego reagowania na ewentualne awarie. W kontekście przepisów prawnych, każdy z tych układów musi spełniać określone normy, które mają na celu zapewnienie bezpieczeństwa użytkowników. Dlatego ważne jest, aby projektanci i instalatorzy instalacji elektrycznych byli świadomi różnic między tymi układami oraz ich wpływu na bezpieczeństwo i zgodność z regulacjami.Jak zapewnić optymalne bezpieczeństwo w instalacjach elektrycznych
Aby jeszcze bardziej zwiększyć bezpieczeństwo użytkowania instalacji elektrycznych, warto rozważyć zastosowanie nowoczesnych technologii i systemów monitorowania. Wprowadzenie inteligentnych systemów zarządzania energią, które monitorują parametry pracy instalacji w czasie rzeczywistym, może znacząco wpłynąć na wczesne wykrywanie problemów. Takie systemy mogą automatycznie analizować dane dotyczące rezystancji uziemienia oraz obciążenia, co pozwala na szybsze reagowanie na ewentualne awarie i minimalizację ryzyka porażenia prądem.Dodatkowo, warto zainwestować w regularne audyty instalacji elektrycznych, które nie tylko ocenią stan techniczny, ale również zweryfikują zgodność z aktualnymi normami i przepisami. Współpraca z doświadczonymi elektrykami oraz inżynierami, którzy są na bieżąco z nowinkami technologicznymi, może przynieść wymierne korzyści. Przyszłość instalacji elektrycznych z pewnością będzie skupiać się na integracji z systemami odnawialnych źródeł energii oraz inteligentnymi rozwiązaniami, co może dodatkowo poprawić ich efektywność i bezpieczeństwo.
