Napięcie w sieci trójfazowej odgrywa kluczową rolę w zasilaniu urządzeń elektrycznych w przemyśle oraz w budynkach mieszkalnych. W większości krajów, w tym w Polsce, standardowym napięciem w sieci trójfazowej jest 400/230 V. Oznacza to, że napięcie między fazami wynosi 400 V, a napięcie między fazą a przewodem neutralnym wynosi 230 V. Wartość ta jest wynikiem przesunięcia fazowego o 120 stopni pomiędzy trzema fazami, co jest zgodne z normą PN-IEC 60038:1999.
Warto zauważyć, że chociaż w przeszłości stosowano napięcie 380 V, obecnie powszechnie uznawane jest napięcie 400 V. Istnieją jednak różnice w napięciach stosowanych w różnych krajach, co może wpływać na wydajność urządzeń elektrycznych oraz ich bezpieczeństwo. W artykule przyjrzymy się standardom napięć w sieciach trójfazowych oraz ich różnicom w różnych regionach.
Kluczowe informacje:- Standardowe napięcie w sieci trójfazowej w Polsce to 400/230 V.
- Napięcie międzyfazowe wynosi 400 V, a fazowe 230 V.
- Wartość napięcia międzyfazowego może osiągać szczytowo nawet 563 V.
- W przeszłości stosowano napięcie 380 V, ale obecnie standardem jest 400 V.
- W różnych krajach mogą występować różnice w napięciach, np. 480 V lub 380 V.
Standardowe napięcia w sieci trójfazowej: Co musisz wiedzieć?
W sieciach trójfazowych, napięcie odgrywa kluczową rolę w zasilaniu urządzeń elektrycznych. W większości krajów, w tym w Polsce, standardowym napięciem jest 400/230 V. Oznacza to, że napięcie między dowolnymi dwoma przewodami fazowymi, znane jako napięcie międzyfazowe, wynosi 400 V, podczas gdy napięcie fazowe, czyli napięcie między fazą a przewodem neutralnym, wynosi 230 V. Te wartości są wynikiem przesunięcia fazowego o 120 stopni pomiędzy trzema fazami oraz są zgodne z normą PN-IEC 60038:1999.
Wartości napięcia w sieciach trójfazowych mogą się różnić w zależności od regionu. Na przykład, w niektórych krajach stosuje się napięcie 480 V lub 380 V. Wartość szczytowa napięcia międzyfazowego może osiągać nawet 563 V, co jest istotne dla projektowania i eksploatacji instalacji elektrycznych. Zrozumienie tych standardów jest kluczowe dla każdego, kto pracuje z systemami elektrycznymi, ponieważ wpływa to na wydajność i bezpieczeństwo urządzeń.
Napięcia nominalne w różnych krajach: Porównanie standardów
Standardy napięć w sieciach trójfazowych różnią się w różnych częściach świata. Na przykład, w Europie, standardowe napięcie to 400 V, natomiast w Stanach Zjednoczonych często stosuje się napięcie 480 V. W Azji, napięcia mogą wynosić 380 V lub 400 V, w zależności od kraju. Ważne jest, aby znać te różnice, ponieważ mogą one wpływać na projektowanie instalacji oraz dobór odpowiednich urządzeń.
| Kraj | Napięcie nominalne |
|---|---|
| Polska | 400/230 V |
| USA | 480 V |
| Wielka Brytania | 400/230 V |
| Niemcy | 400/230 V |
| Japonia | 200/100 V |
Jak napięcie trójfazowe wpływa na wydajność urządzeń elektrycznych?
Napięcie trójfazowe ma znaczący wpływ na wydajność urządzeń elektrycznych, w tym silników i transformatorów. Dzięki zastosowaniu trzech faz, napięcie trójfazowe pozwala na uzyskanie większej mocy przy mniejszych stratach energii. W porównaniu do systemów jednofazowych, trójfazowe silniki pracują bardziej efektywnie, co przekłada się na ich dłuższą żywotność i mniejsze zużycie energii. Przykładem mogą być silniki asynchroniczne, które w systemach trójfazowych osiągają wyższe momenty obrotowe, co czyni je idealnymi do zastosowań przemysłowych.
Warto zauważyć, że trójfazowe napięcie również zmniejsza wibracje oraz hałas generowany przez urządzenia. Dzięki równomiernemu rozkładowi obciążenia, silniki trójfazowe pracują płynniej, co wpływa na ich ogólną efektywność. Na przykład, w przemyśle produkcyjnym, zastosowanie trójfazowych transformatorów pozwala na lepszą stabilizację napięcia, co jest kluczowe dla zasilania wrażliwych urządzeń. Dzięki tym zaletom, trójfazowe systemy zyskują na popularności w wielu sektorach.
Różnice między systemami trójfazowymi: Kluczowe aspekty do rozważenia

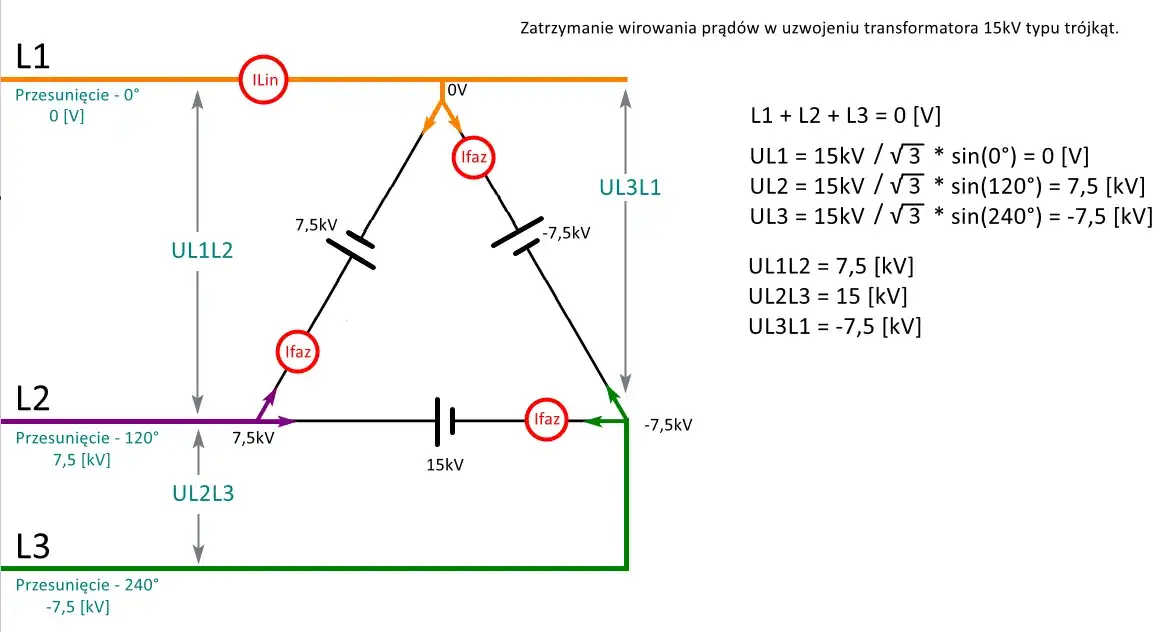

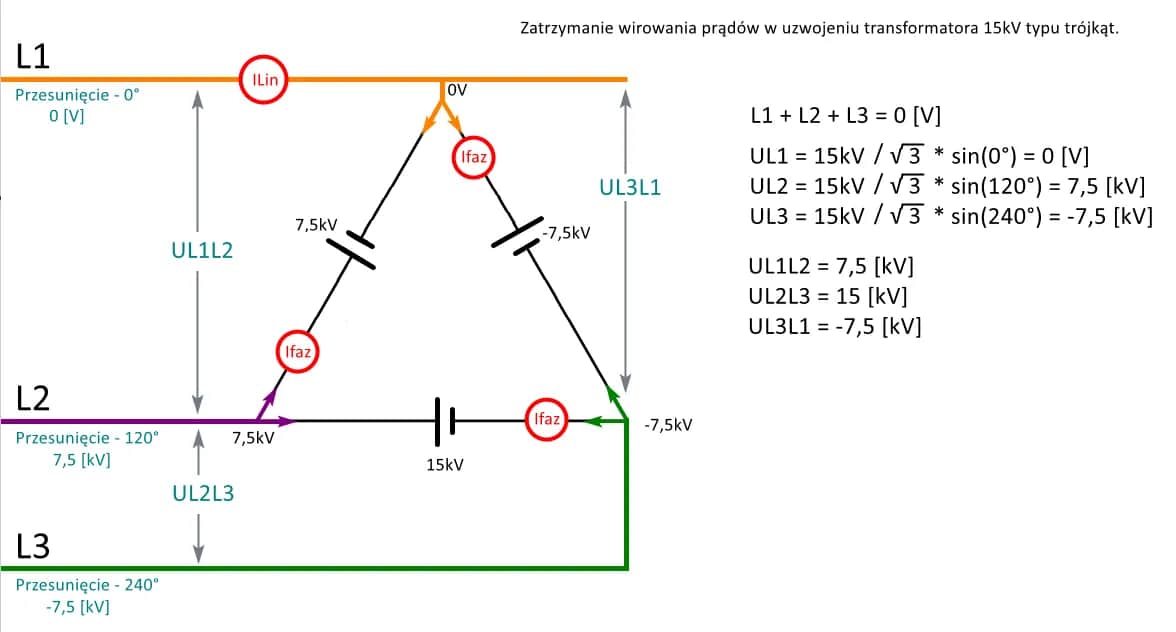

Systemy trójfazowe różnią się od siebie pod względem konfiguracji i poziomów napięcia, co ma istotny wpływ na ich zastosowanie w różnych branżach. Wyróżniamy kilka podstawowych konfiguracji, takich jak układ gwiazdy (Y) i układ trójkąta (Δ). W układzie gwiazdy, napięcie międzyfazowe wynosi 400 V, a napięcie fazowe 230 V. Z kolei w układzie trójkąta, napięcia fazowe są równe napięciu międzyfazowemu, co pozwala na uzyskanie wyższych prądów w obwodach. Te różnice w konfiguracjach mają kluczowe znaczenie dla efektywności i wydajności systemów elektrycznych.
Wybór odpowiedniej konfiguracji wpływa również na sposób, w jaki urządzenia elektryczne są zasilane. Na przykład, w przypadku silników elektrycznych, układ gwiazdy jest często preferowany przy rozruchu, gdyż pozwala na niższe prądy rozruchowe. W przeciwieństwie do tego, układ trójkąta jest bardziej efektywny w pełnym obciążeniu, co czyni go idealnym do zastosowań przemysłowych. Zrozumienie tych różnic jest kluczowe dla inżynierów i techników, którzy projektują i implementują systemy zasilania, aby zapewnić ich optymalne działanie.
Zastosowanie napięcia 400V w systemach przemysłowych: Przykłady
Napięcie 400V jest powszechnie stosowane w systemach przemysłowych, co czyni je standardem w wielu aplikacjach. Wykorzystuje się je w różnych urządzeniach, takich jak silniki elektryczne, pompy, sprężarki oraz maszyny produkcyjne. Dzięki wysokiej efektywności energetycznej, urządzenia zasilane napięciem 400V są w stanie pracować z mniejszymi stratami energii, co przekłada się na oszczędności w dłuższej perspektywie. Na przykład, w zakładach produkcyjnych, silniki trójfazowe zasilane napięciem 400V zapewniają większą moc i moment obrotowy, co jest kluczowe dla efektywności operacyjnej.
W przemyśle chemicznym i petrochemicznym, napięcie 400V jest często wykorzystywane do zasilania dużych pomp i sprężarek, które wymagają stabilnego źródła zasilania. W branży spożywczej, urządzenia takie jak mieszalniki i linie produkcyjne również korzystają z tego napięcia, co pozwala na efektywne przetwarzanie surowców. Zastosowanie napięcia 400V w różnych branżach dowodzi jego wszechstronności i niezawodności w trudnych warunkach przemysłowych.
- Silnik elektryczny Siemens 1LE1001-1AA23-4AA4 - zasilany napięciem 400V, moc 5.5 kW.
- Pompa do cieczy Grundfos CR 10-5 - zasilana napięciem 400V, wydajność do 30 m³/h.
- Sprężarka powietrza Atlas Copco GA 30 VSD - zasilana napięciem 400V, moc 30 kW.
- Wielofunkcyjny robot przemysłowy KUKA KR 16 - zasilany napięciem 400V, ładowność do 16 kg.
- Linia pakująca Bosch Pack 301 - zasilana napięciem 400V, wydajność do 1200 opakowań na godzinę.
Bezpieczeństwo przy pracy z napięciem trójfazowym: Co warto wiedzieć?
Praca z napięciem trójfazowym niesie ze sobą określone ryzyko, dlatego przestrzeganie zasad bezpieczeństwa jest kluczowe. Przede wszystkim, każdy technik i elektryk powinien być odpowiednio przeszkolony w zakresie obsługi urządzeń zasilanych napięciem 400 V. Należy stosować odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne, aby zminimalizować ryzyko porażenia prądem. Ważne jest także, aby regularnie przeprowadzać inspekcje instalacji elektrycznych oraz dbać o ich odpowiednią konserwację.
W przypadku pracy w pobliżu urządzeń zasilanych napięciem trójfazowym, należy zawsze przestrzegać zasad wyłączania zasilania przed przystąpieniem do jakichkolwiek prac serwisowych. Używanie narzędzi z izolowanymi uchwytami oraz korzystanie z odpowiednich urządzeń pomiarowych, takich jak multimetry z odpowiednią klasą bezpieczeństwa, to kolejne ważne aspekty. Wszelkie prace powinny być wykonywane zgodnie z lokalnymi przepisami i normami, co zapewnia nie tylko bezpieczeństwo, ale także zgodność z regulacjami prawnymi.
Nowe technologie w zasilaniu napięciem trójfazowym: Przyszłość
W miarę jak przemysł staje się coraz bardziej zautomatyzowany, nowe technologie w zasilaniu napięciem trójfazowym zyskują na znaczeniu. Jednym z obiecujących kierunków jest integracja inteligentnych systemów zarządzania energią, które pozwalają na optymalizację zużycia energii w czasie rzeczywistym. Dzięki zastosowaniu czujników i systemów monitorujących, przedsiębiorstwa mogą lepiej zarządzać obciążeniem, co prowadzi do zwiększenia efektywności energetycznej oraz redukcji kosztów operacyjnych.
Dodatkowo, rozwój technologii odnawialnych źródeł energii, takich jak panele słoneczne i turbiny wiatrowe, stwarza nowe możliwości dla systemów trójfazowych. Integracja tych źródeł z siecią trójfazową pozwala na efektywne zarządzanie energią wytwarzaną lokalnie, co może znacząco wpłynąć na stabilność systemu oraz zredukować uzależnienie od tradycyjnych źródeł energii. Przemiany te nie tylko zwiększają efektywność, ale także przyczyniają się do zrównoważonego rozwoju i ochrony środowiska.
